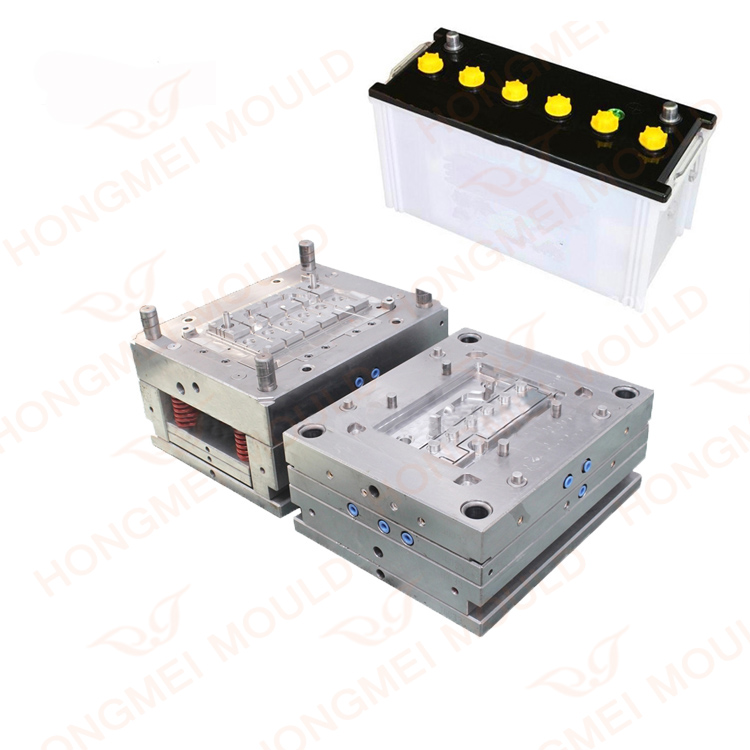

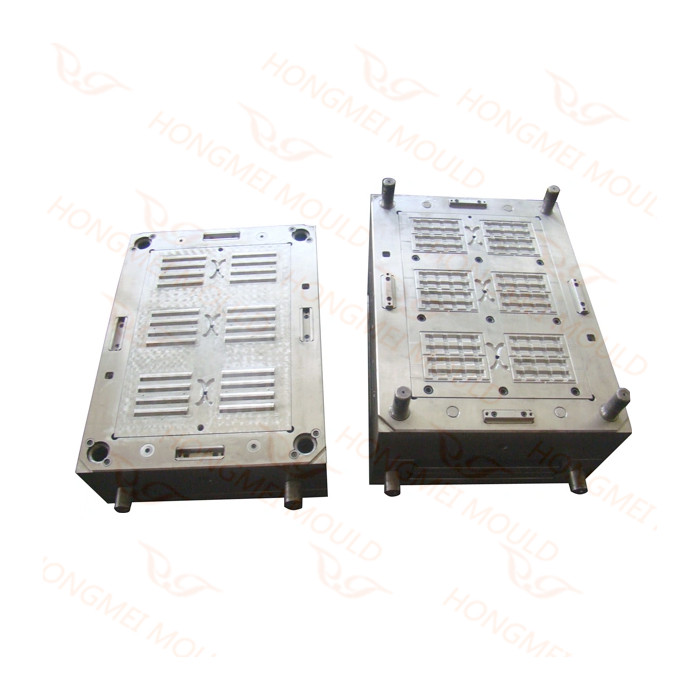

배터리 박스 쉘 커버 몰드

배터리 박스 쉘 커버 몰드

금형 이름: 배터리 상자 쉘 커버 금형

플라스틱 재질: ABS

제품 사이즈:  L555 X W410 X H345

금형 캐비티 NO. : 맞춤형

캐비티 및 코어 강철: DIN1.2316/DIN1.2738/DIN1.2344/718/P20(옵션)

금형 제작 표준:  LKM 또는 DME 또는 Harsco

Carity 및 Core의 경도:  32-50 HRC

마모 부품의 경도:  50-60 HRC

적합한 사출기:  450톤

성형 사이클 시간: 45S

금형 수명:  300,000---3000,000발

배송 시간:  30~60일

각 격자 크기를 제어하는 ​​방법은 동일합니까?

1. 이것은 금형 생산에 매우 중요하며 너무 느슨하거나 너무 빡빡해서는 안됩니다. 너무 느슨하면 충전 시 배터리 케이스가 팽창합니다. 너무 꽉 조이면 배터리 케이스가 충전되지 않습니다.

2. 따라서 우리 회사는 20년 이상의 경험을 바탕으로 크기 조절을 위한 최상의 솔루션을 찾았습니다. 우리 엔지니어들은 먼저 금형 흐름을 수행하여 배터리 케이스의 변형을 분석합니다.

3. 이 보고서에 따르면 설계자는 주입 균형을 유지하기 위해 적절한 주입 지점 위치를 선택합니다. 또한, 우리의 금형 수로 설계는 우수한 냉각을 달성하기 위해 매우 조밀하게 설계되었습니다.

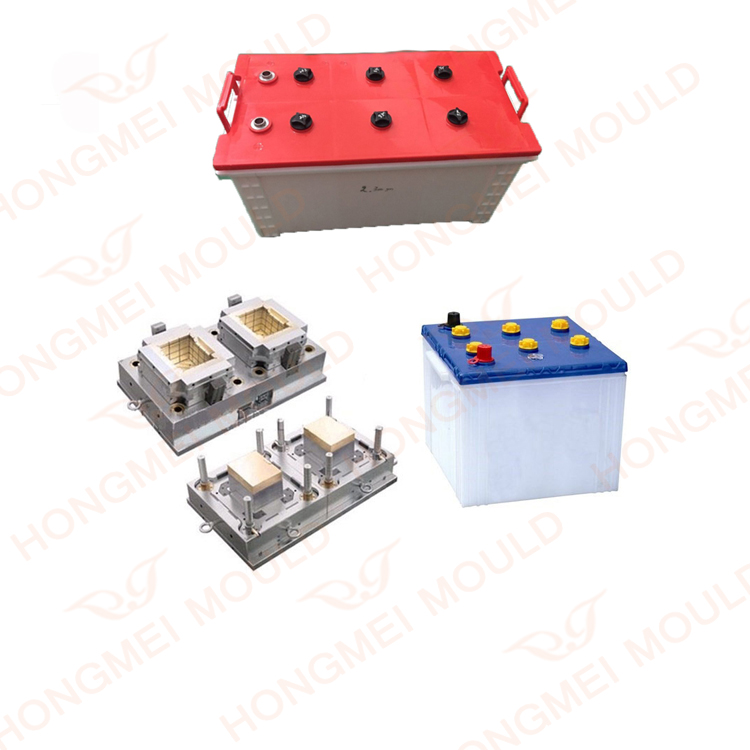

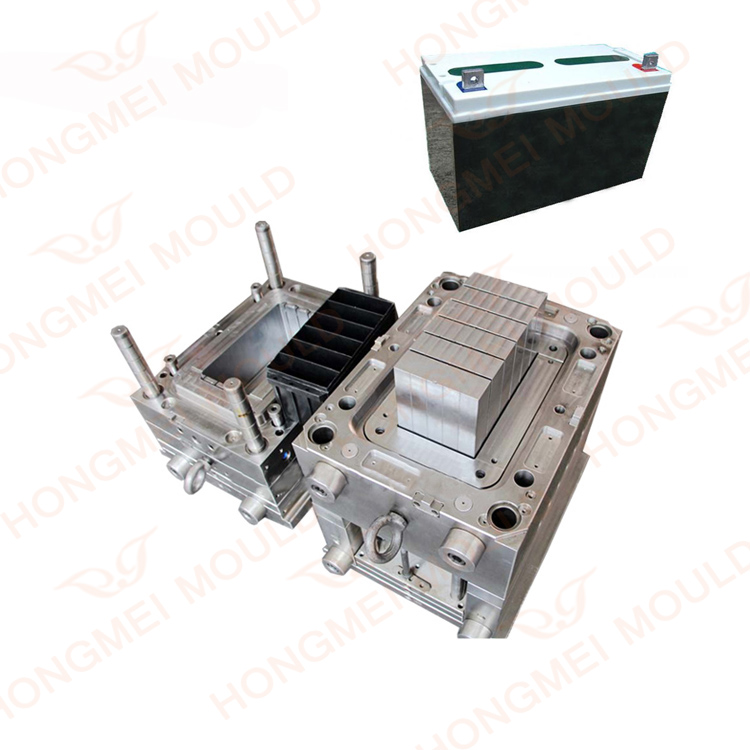

자동차 배터리 상자용 플라스틱 금형에 대한 금형 흐름 분석

금형 흐름 분석은 다음 제품 생산에 매우 중요합니다.자동차 배터리 상자 금형. 금형 설계 및 성형의 위험을 효과적으로 방지하고 금형의 반복 수정 비용을 효과적으로 줄이고 금형 테스트 조정 횟수를 효과적으로 줄일 수 있습니다. 이는 금형 사출 성형에 대한 매우 효과적인 초기 위험 분석 도구입니다.

·제품 데이터 분석

고객 제품을 기반으로 구조, 두께, 데이터 품질 등 기본적인 제품 데이터를 분석합니다.

·게이트 위치 게이트 위치

고객 제품 요구 사항을 기반으로 당사는 고객 분석을 위한 최상의 입구 방법, 런너 크기, 게이트 크기 선택, 고객 요구 사항 충족 및 최적의 충전 달성에 대한 풍부한 경험을 보유하고 있습니다.

금형 핫러너

핫 러너는 일종의 공급 시스템입니다.자동차 배터리 상자 금형 : 두 개의 플레이트가 매니폴드 시스템과 함께 가열됩니다. 이 시스템은 용융된 플라스틱을 특수 노즐로 보내 캐비티 부품을 만듭니다. 핫 러너와 비교하여 다른 시스템을 콜드 러너라고 합니다.

핫 러너의 유형

아래는 실제 성형 샘플의 게이트 예시입니다.



완전 핫 러너                                              세미 핫 러너

참고: 핫 러너 시스템을 분류하는 또 다른 방법은 HOT TIP과 SPRUE GATING입니다.

핫러너 시스템의 장점과 단점

장점:

러너가 없으므로 재료를 플라스틱 폐기물로 절약하십시오. LCP, PEEK 등 고가의 소재에 적합합니다.

경쟁력 있는 단위 부품 가격.

자동차 부품과 같은 대형 부품에 이상적입니다.

면도기 손잡이, 병용 플라스틱 캡 또는 분무기와 같은 다중 캐비티 금형에 이상적입니다.

단점:

콜드러너에 비해 금형 비용이 높기 때문에 유지 관리 비용도 많이 듭니다.

특히 충진 균형에서 금형 설계에 대한 높은 요구 사항

색상 변경이 쉽지 않음

모든 수지, 특히 열에 민감한 수지에는 적합하지 않을 수 있습니다.

핫 러너의 금형 흐름

복잡한 부품의 경우 금형 흐름 분석 보고서를 진행합니다.

우리의 장점

1: 확장된 냉각 파이프를 갖춘 탁월한 냉각 시스템
2: 더 나은 냉각 효과를 위한 구리 냉각
3: 사이클 타임을 개선하기 위한 사전 개방 시스템
4: 고객의 금형 비용 절감을 위한 세미 핫 러너 시스템
5: 재활용 재료에 사용 가능한 금형
6: 광택 시스템의 탁월한 제어
7: 금형 가공 사진이 포함된 주간 보고서 제공
8: 샘플 및 각 시험판 비디오 이용 가능
9: 지키는 샘플 시간 및 배달 시간
10: 물류 서비스 이용 가능
11: 훈련을 위해 클라이언트의 공장에서 유효한 엔지니어
12: 고품질자동차 배터리 상자 금형합리적인 가격으로

회사 소개

Hongmei Mold는 2014년에 설립되어 다양한 플라스틱 사출 금형 제작을 전문으로 하고 있습니다. Hongmei 회사는 중국 절강성 아름다운 "주형 마을"인 황옌 지구에 위치하고 있습니다. Luqiao 공항에서 30분, Taizhou 기차역에서 10분 거리에 있어 편리합니다. Hongmei 회사는 모든 종류의 대형 사출 금형 개발, 특히 자동차, 가전제품 및 생활 필수품 금형 제작을 전문으로 하는 동시에 금형 반제품 가공을 위한 원스톱 서비스를 제공합니다. 우리 회사는 5000 평방 미터의 면적을 차지하고 능숙하게 직원 86 명을 고용합니다.
