플라스틱 냉장고 서랍 사출 금형

플라스틱 냉장고 서랍 사출 금형

금형 소개

냉장고 투명 서랍의 PS 소재

폴리스티렌(PS)은 스티렌 단량체를 자유 라디칼 중합하여 만든 무색 투명한 열가소성 수지로 유리 전환 온도가 100℃ 이상입니다. 이로 인해 끓는 물의 온도를 견뎌야 하는 각종 일회용 용기는 물론, 일회용 폼 도시락통을 만드는 데에도 자주 사용된다.

폴리스티렌은 가공 및 성형이 쉽고 투명성, 저비용, 강성, 절연성 및 우수한 인쇄 등의 장점을 가지고 있습니다. 그것은 경공업 시장, 일일 장식, 조명 교육 및 포장 등에 널리 사용될 수 있습니다. 전기적 측면에서는 우수한 단열재 및 단열 단열재이며 다양한 미터 쉘, 램프 갓, 광학 화학 기기 부품을 만들 수 있습니다. , 투명 필름, 커패시터 유전체 층.

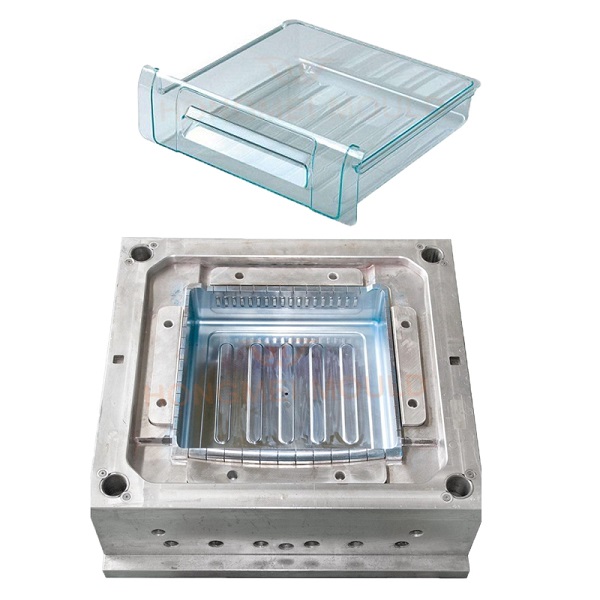

냉장고 서랍 금형이란 무엇입니까?

그만큼냉장고 서랍 금형또는 다이는 성형 시 플라스틱 부품을 생산하는 데 사용되는 공구를 말합니다. 전통적으로 사출 금형은 제조 비용이 많이 들었고 수천 개의 부품이 생산되는 대량 생산 분야에만 사용되었습니다. 금형은 일반적으로 경화강, 사전 경화강, 알루미늄 및/또는 베릴륨-구리 합금으로 구성됩니다. 금형을 제작할 재료의 선택은 주로 경제성 중 하나입니다. 강철 금형은 일반적으로 제작 비용이 더 많이 들지만 수명이 길어서 마모되기 전에 제작된 부품 수가 많아지면 더 높은 초기 비용을 상쇄할 수 있습니다. 사전 경화된 강철 금형은 내마모성이 떨어지며 주로 적은 양의 요구사항이나 더 큰 부품에 사용됩니다. 프리하든강의 경도는 일반적으로 Rockwell-C 스케일에서 38-45로 측정됩니다. 경화강 금형은 가공 후 열처리를 하여 내마모성과 수명면에서 우수합니다. 일반적인 경도 범위는 50~60 Rockwell-C(HRC)입니다.

알루미늄 금형은 강철 금형보다 비용이 훨씬 저렴하며, QC-7 및 QC-10 항공기 알루미늄과 같은 고급 알루미늄을 사용하고 현대 컴퓨터 장비로 가공하면 수십만 개의 부품을 경제적으로 성형할 수 있습니다. 알루미늄 금형은 또한 더 나은 열 방출로 인해 빠른 처리 시간과 더 빠른 사이클을 제공합니다. 또한 유리섬유 강화 소재에 대한 내마모성을 위해 코팅할 수도 있습니다. 베릴륨 구리는 빠른 열 제거가 필요한 금형 영역이나 가장 많은 전단열이 발생하는 영역에 사용됩니다.

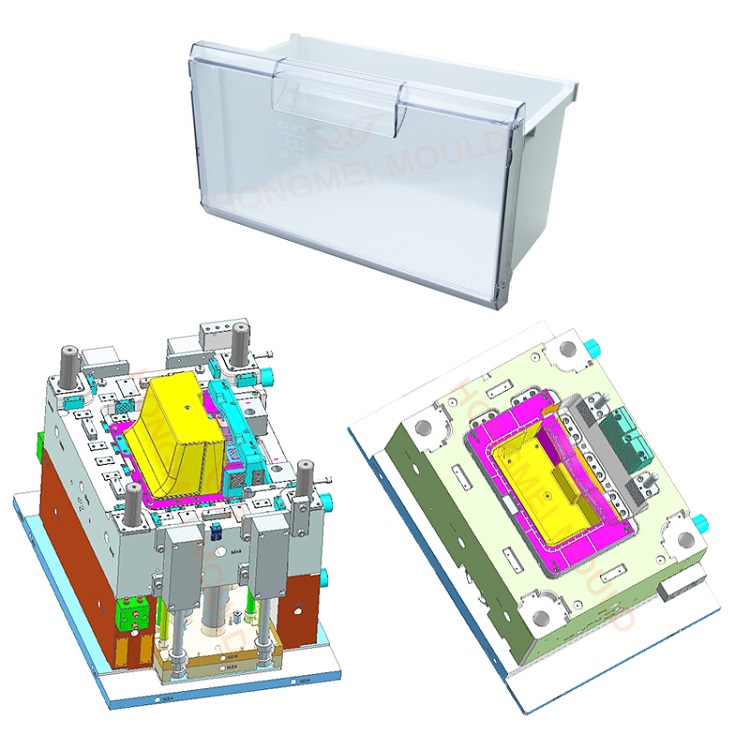

냉장고 서랍 금형 설계

*  PL의 모서리는 단차 없이 매끄럽고 날카로워야 합니다.

*  캐비티에는 두 개의 인서트가 디자인되어 있어 변경이 쉽습니다.

*  캐비티에 스프링 4개 사용.

*  리프터와 핫 노즐에는 별도의 급수 시스템이 있으므로 충분한 냉각을 보장합니다.

냉장고 서랍 금형 조립 공정

1 . 디자인냉장고 서랍 금형냉각 시스템, 주입 시스템 및 배출 시스템이 합리적입니다.

2 . 전체적인 구조는 조밀하고, 조밀하고 믿을 수 있습니다

삼 . 전체적인 가공이 합리적이고(비고무 부품에 EDM이 적음), 조립 공정이 합리적이며, 교체가 용이합니다(얇은 강철 부품 2개가 삽입되어 있어 교체가 용이함).

DFM 보고서의 변형 분석

Hongmei에서는 DFM 보고서의 잠재적인 뒤틀림 문제를 분석합니다. 문제를 방지하거나 최종 조립에 영향을 미칠지 평가하려면 부품 설계를 다시 설계해야 합니다.

냉장고 서랍 금형 조립원칙

*거리치수 정밀도, 동축성, 균등성, 직각성 등 각 부분의 정밀도

*전송 정확도 직선 운동 및 회전 운동 정확도와 같은 상대 운동 정확도

*맞춤 간격, 간섭량 접촉 조건 등 맞춤 정밀도 및 접촉 정밀도

*플라스틱 성형 부품의 벽 두께입니다. 성형 부품의 벽 두께는 치수의 하한값에 있어야 합니다.냉장고 서랍 금형 만들어진다.

고품질 및 저비용 제작 구매를 환영합니다.냉장고 서랍 금형우리와 함께 대량으로 기계. 중국의 주요 가전 금형 제조업체 및 공급업체 중 하나인 당사는 중국 타이저우에 생산적이고 전문적인 공장을 갖추고 귀하의 서비스를 제공합니다. 맞춤형 제품의 경우 지금 문의하여 자세한 내용을 알려주세요.
