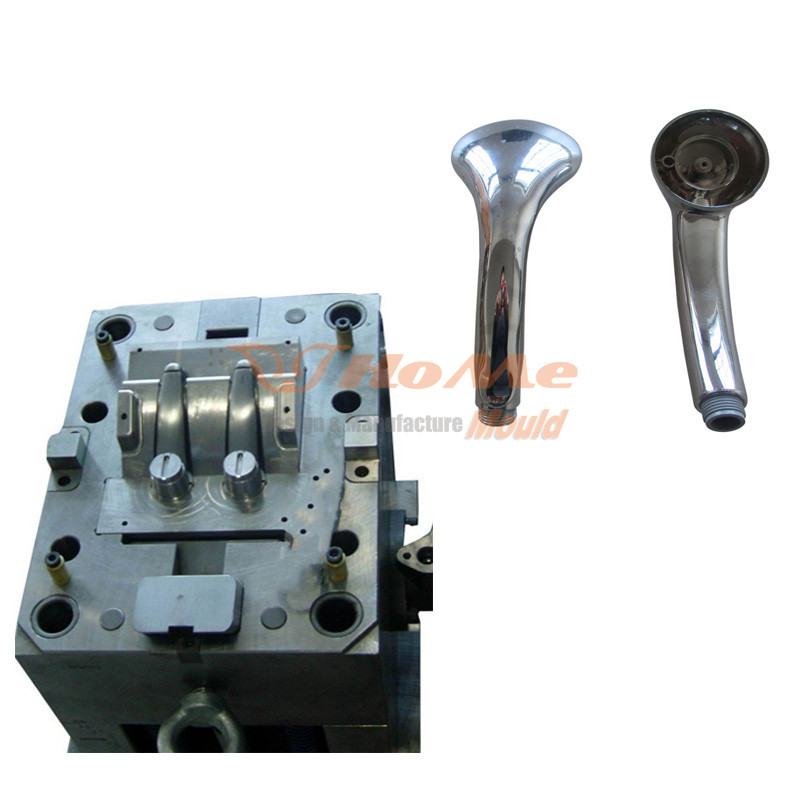

샤워 노즐 플라스틱 손잡이 부분 사출 성형

샤워 노즐 플라스틱 손잡이 부분 사출 성형

성형사양

금형강 : 718

기본 재료: C50

공동: 2

형 크기: 320*560*300mm

금형 중량 : 530kg

원료: ABS

T1: 선불금 수령 후 45일

고객의 샘플에 의해 디자인된 모양입니다.

우리가 테스트한 제품의 색상은 흰색입니다. 필요한 경우 스테인리스 스틸처럼 보이도록 제품 표면에 크롬을 칠할 수 있습니다.

성형 부품의 일반적인 가공 방법

몇 가지 기본 구성요소 외에도 사출 금형은 다른 많은 부품으로 구성되며 부품 가공이 금형 제작의 대부분을 차지합니다. 일반적으로 기계가공, 특수가공, 표면가공, 열처리 등이 포함됩니다.

1) 금형 내부의 모든 부품은 금속으로 만들어져 있으므로 도면 요구 사항에 따라 스테인레스 스틸을 절단하려면 기계 가공을 사용해야 합니다.

2) 금형 내부에서 가장 중요한 부분은 캐비티이며 가장 어려운 부분입니다. 캐비티는 일반적으로 곡선 표면을 가지며 3D 치수의 제어하에 만들어집니다. 따라서 방전 가공, 전기 주조 가공, CNC 가공 등과 같은 특수 가공을 사용해야 합니다.

3) 표면 마무리는 금형을 측정하는 가장 중요한 방법 중 하나입니다. 일부 기존 기계의 경우 이를 달성하기 어렵습니다. 이제는 연삭 연마, 스퀴즈 연삭 연마, 전기 화학 연마, 초음파 연마 및 샷과 같은 특수 표면 마무리 방법이 사용됩니다. 피닝 등

4) 금형은 수천 번(어떤 경우는 최대 백만 번) 사용되며 장시간 작업과 높은 압력으로 인해 많은 마모가 발생합니다. 따라서 일부 부품에 대한 적절한 열처리가 매우 필요합니다.

성형 핫러너의 구조 및 특성

핫러너란 플라스틱 사출성형 시 런너부를 가열, 용융시켜 스크랩을 발생시키지 않고 성형하는 방식이다. 핫 러너에는 가열 방식, 사출 방식 등 다양한 구조가 구현되어 있습니다. 주요 핫러너 구조와 특징은 다음과 같습니다.

1. 개방형 게이트 구조

- 노즐온도를 일정하게 제어

- 구조가 단순하고 구성부품의 수가 적다.

- 온도 조절이 어떻게 필요한지 안다.

- 게이트 부분이 쉽게 굳어질 수 있음

- 플라스틱에 따라 게이트 플라스틱의 끈끈함이 쉽게 발생할 수 있습니다.

2. 온-오프 제어 구조

- 주입 중에는 게이트를 가열하고 주입이 끝나면 게이트를 냉각시킵니다.

- 구조가 비교적 단순하다.

- 온도조절이 간단하다

- 게이트 씰이 양호함

- 특별한 열전대가 필요합니다.

3. 핫에지 게이트 구조

- 금형 개봉시 게이트 부분이 잘려짐

- 구조가 비교적 단순하다.

- 게이트가 쉽게 딱딱해지지 않음

- 끈적임이 발생하지 않습니다.

- 금형형상 적용에 일부 제한이 있습니다.

4. 밸브 게이트 구조

- 게이트의 개폐는 밸브 핀에 의해 강제로 제어됩니다.

- 게이트씰은 기계식이라 확실합니다.

- 성형조건의 조절이 용이하다.

- 밸브 핀의 개폐를 구동하기 위한 소스가 필요함

- 밸브핀의 슬라이딩 유지관리가 필요하다.

- 구조가 복잡하고 금형 설계에도 필요한 것이 무엇인지 알고 있음

- 가격이 비싸다
